塩ビ配管継手あれこれ

先日塩ビ配管の規格に関して紹介させて頂きました。

塩ビ配管を組み上げるにはパイプが有れば良いだけではなく継手等が重要です。

JSIサイズの配管や継手はホームセンターやMonotaROで如何様にでも入手可能ですので、中々日本では入手困難なDINサイズの配管の継手あれこれに関して紹介させて頂きます。

塩ビパイプ

定番のレッドの他にブルーやオレンジのパイプが御座います。

もちろんグレーの配管も有るのですが、JIS規格の配管と代わり映えしないので取扱予定は御座いません。

※オレンジは間違って１回輸入しましたが、基本的にはレッドとブルーの２種類の配管を取扱予定です。

サイズとしては３２、４０，５０の３種類を取扱予定です。

32サイズは外径が32mmでJIS規格のVP25に限りなく近いサイズです。

40サイズは外径が40mmでJIS規格のVP30に近いサイズです。

50サイズは外径が50mmでJIS規格のVP40に近いサイズです。

バルブ

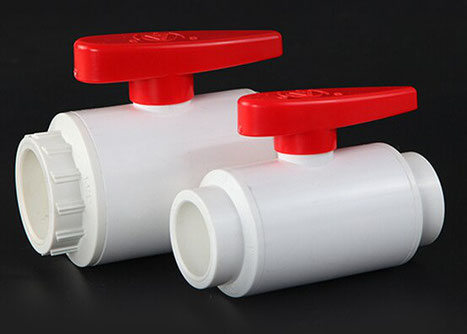

ボールバルブは流体の流れを制御する弁体がボールのような形状をしたバルブです。 バルブは“弁”とも呼ばれ、配管内の水の流れを止めたり、流したり、あるいは流量を制御したり出来ます。

バルブは90度の角度で開閉出来ますので、簡単に開閉出来ますが流量の微調整をするのは難しいです。

サイズとしては３２の１種類を取扱予定です。

くさび状の弁体が流体の流れを仕切る構造から、仕切弁と呼ばれています。

また、水門の構造に似ていることからゲート（門）バルブとも呼ばれます。

弁を開閉する為にはハンドルを相当回数回転させる必要が有りますので、ボールバルブと違い微妙な流量調整を得意にしています。

サイズとしては３２、４０，５０の３種類を取扱予定です。

逆止弁は、流体の流れを常に一定方向に保ち、逆流を防止する機能を持つバルブです。

水槽に使用される際には給水管に使われ、ポンプ停止時に水槽から濾過槽へ逆流を防ぐ為に付ける弁となります。

サイズとしては３２の１種類を取扱予定です。

継手

これは見たまんま配管と配管を90度の角度で繋ぐ為の継手で一番良く使われる継手と思います。

サイズとしては３２、４０，５０の３種類を取扱予定です。

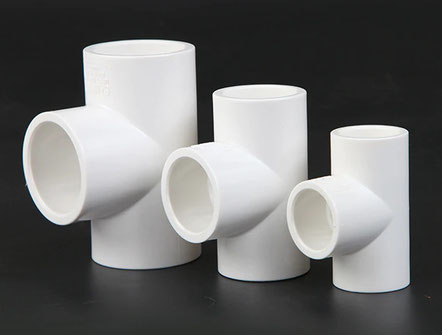

一つの配管を２つの配管に分岐する為に使用します。

水槽ではポンプからの水の流れを水槽側とクーラー側に分岐する時等に使用します。

たまに２つの配管を集合させる目的で使われているお客様いらっしゃいますが、給水時に使用すると流量が低減する事分かっていますので、給水での使用はお勧め出来ません。

排水は充分なサイズが有れば合流させる為に使用するのは有りです。

サイズとしては３２、４０，５０の３種類を取扱予定です。

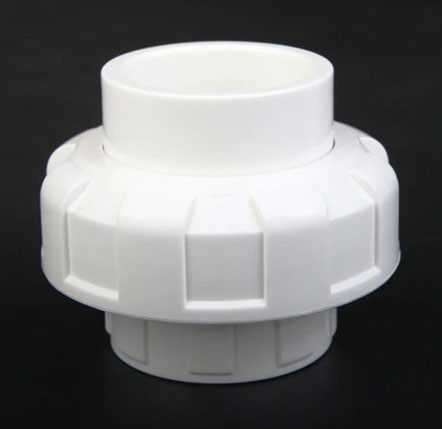

この継手を組み込む事で、配管を組んだ後でもバラす（分解）する事が出来ます。

配管組が複雑になってくるとメンテナンスの時に配管有って邪魔だなーなんて思っても、この部分で分解が出来るのでとても便利です。

弊社が製造販売している分岐配管ではポンプ直上にこの継手を組込むか？同等の機構を組込むことでポンプを配管から簡単に切り離せる構造としています。

ポンプメンテナンスに必須の継手です。

水槽との取合の為の継手

※良い写真が無かったので利用しましたが、弊社取り扱い製品の写真では御座いません。

　（弊社製品はもう少し構造がしっかりしています）

サイズとしては３２、４０，５０の３種類を取扱予定です。

水槽との取合の為の継手

写真で見てもなんだこれ？って見えるかも知れませんが、水槽に配管を接続する為にとても重要な部品になります。

写真で見ると一目瞭然ですね。水槽に穴を開けてこの継手で挟み込むことで水槽内外を配管で接続する事が出来ます。

サイズとしては３２の１種類を取扱予定です。

※取扱商品はホワイト（白）です。

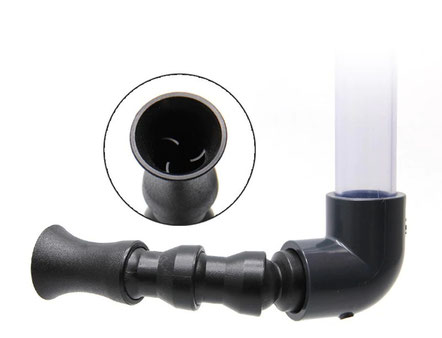

吐出口に付けて吹出口方向を調整する為のパーツです。

名は体を表すでは無いですが、一般的なダックノズルは先端が潰れていて流速が上がるような工夫されている物が一般的なのですが、絞りが強く流量が大幅に落ちてしまいますので、弊社では吐出口が丸タイプのみ用意させて頂いております。

90度エルボバルクヘッドに付けて使用します。

※90度エルボバルクヘッドに装着する事で流量が3割位少なくなる事が分かっていますので、流量を重視する方はダックノズルを付けないか給水を2分岐して送る方法を検討頂ければと思います。

価格情報

※2023年2月時点での価格情報になります。

右側に弊社取扱のオーバーフローBOXに必要な部品を纏めています。

もちろん不足が有れば１個からでも追加する事が出来ます。

オーバーフローBOXと同時購入の際は送料が無料になります。

単品でお求め頂く時は

配管は何本購入頂いても１梱包当たり1,000円申し受けます（部材と別梱包）

部材は幾つ購入頂いても１梱包当たり1,000円申し受けます

部材は5,000円以上購入頂いた場合送料無料

配管と部材で5千円を超えても送料無料となりません
